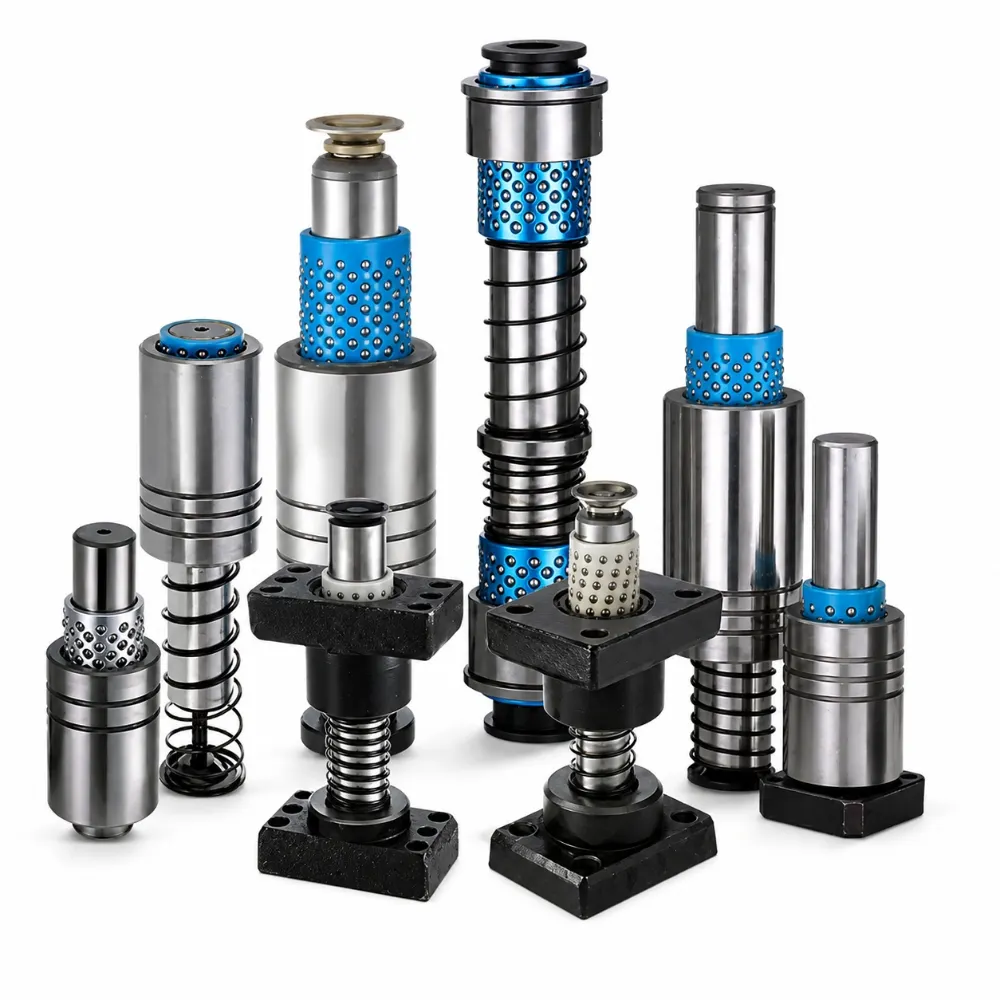

Bài hướng dẫn bên ngoài
Outer Guide Post cung cấp hướng dẫn bên ngoài đáng tin cậy cho bộ khuôn, khuôn và thiết bị dập yêu cầu chuyển động tuyến tính chính xác. Được thiết kế với kết cấu thép bền và quy trình sản xuất tiên tiến, nó mang lại hoạt động trơn tru và định vị nhất quán trong suốt các chu kỳ sản xuất lặp đi lặp lại. Thiết kế gắn bên ngoài giúp tăng cường khả năng tiếp cận và độ ổn định của hệ thống đồng thời hỗ trợ căn chỉnh linh kiện chính xác.
- Hỗ trợ hệ thống hướng dẫn bên ngoài chính xác: Cung cấp sự liên kết đáng tin cậy cho các dụng cụ đòi hỏi khắt khe.
- Chống biến dạng trong quá trình hoạt động nặng: Duy trì tính toàn vẹn của cấu trúc dưới tải trọng liên tục.
- Tạo điều kiện thuận lợi cho các nhiệm vụ bảo trì thiết bị nhanh hơn: Đơn giản hóa quy trình kiểm tra và thay thế linh kiện.
- Tương thích với nhiều cấu hình khuôn: Dễ dàng thích ứng với các ứng dụng dụng cụ đa dạng.
Mô tả Sản phẩm
Giới thiệu
Trụ dẫn hướng bên ngoài là một thành phần dẫn hướng quan trọng được thiết kế để dập khuôn, đế khuôn, bộ khuôn và các hệ thống dụng cụ chính xác khác nhau. Được đặt bên ngoài cụm khuôn, nó giúp duy trì sự liên kết chính xác giữa các phần chuyển động trong quá trình vận hành. Hướng dẫn đáng tin cậy là điều cần thiết để đảm bảo độ chính xác về kích thước, giảm lỗi sản xuất và cải thiện chất lượng tổng thể của các sản phẩm được dập hoặc định hình. Cấu trúc ổn định của nó làm cho nó phù hợp với cả môi trường sản xuất tiêu chuẩn và độ chính xác cao.
Được sản xuất từ thép chịu lực cao cấp và được xử lý thông qua các hoạt động gia công, xử lý nhiệt và mài chính xác, Trụ dẫn hướng bên ngoài cung cấp độ cứng, chống mài mòn và độ bền cơ học tuyệt vời. Bề mặt mịn giúp giảm ma sát trong quá trình chuyển động liên tục, trong khi kết cấu cứng giúp tăng cường độ bền trong điều kiện làm việc khắt khe. Những đặc điểm này góp phần cải thiện độ ổn định hoạt động và tuổi thọ lâu hơn cho hệ thống khuôn và khuôn.
Bài hướng dẫn bên ngoài được sử dụng rộng rãi trong sản xuất ô tô, sản xuất điện tử, chế tạo thiết bị gia dụng, dụng cụ hàng không vũ trụ, máy móc công nghiệp và các ứng dụng tạo hình kim loại. Có nhiều đường kính, chiều dài và cấu hình lắp đặt, chúng có thể đáp ứng nhiều yêu cầu về dụng cụ. Vật liệu, kích thước và xử lý bề mặt tùy chỉnh cũng có sẵn để hỗ trợ các dự án chuyên biệt, cung cấp cho các nhà sản xuất các giải pháp hướng dẫn đáng tin cậy cho các quy trình sản xuất chính xác.
Thông số kỹ thuật
| Tham số | Đặc điểm kỹ thuật |
|---|---|
| Tên sản phẩm | Bài hướng dẫn bên ngoài |
| Vật chất | Thép chịu lực SUJ2 / GCr15 |
| Bề mặt hoàn thiện | Mặt đất chính xác |
| Độ cứng | HRC 58-62 |
| Loại hướng dẫn | Hệ thống hướng dẫn bên ngoài |
| Phạm vi đường kính | Ø20 mm - Ø80 mm |
| Phạm vi chiều dài | 100 mm - 600 mm |
| Xử lý bề mặt | Mạ Chrome cứng tùy chọn |
| Độ thẳng | ≤0,005 mm / 100 mm |
| Độ đồng tâm | Độ chính xác cao |
| Loại cài đặt | Press-Fit / Gắn bu lông |
| Môi trường hoạt động | Hệ thống dụng cụ công nghiệp |
| Tuổi thọ | Hoạt động liên tục lâu dài |
| Tùy chỉnh | OEM & ODM có sẵn |
Ba khía cạnh tùy chỉnh chính, phù hợp với nhu cầu của bạn
Phù hợp với các phương pháp tùy chỉnh khác nhau để đáp ứng các yêu cầu khác nhau.
Sản xuất chính xác, chất lượng tuyệt vời
Tăng cường độ ổn định cấu trúc
Thiết kế dẫn hướng bên ngoài tăng cường hỗ trợ lắp ráp khuôn tổng thể, giúp duy trì độ chính xác định vị nhất quán đồng thời giảm chuyển động không mong muốn trong các hoạt động sản xuất đòi hỏi khắt khe.
Bảo vệ chống ăn mòn tuyệt vời
Các phương pháp xử lý bề mặt tùy chọn cung cấp khả năng bảo vệ bổ sung chống lại độ ẩm, chất gây ô nhiễm và môi trường xưởng khắc nghiệt, giúp duy trì hiệu suất của bộ phận trong thời gian dài.
Tích hợp lắp ráp hiệu quả
Được thiết kế để lắp đặt thuận tiện và tương thích với các cấu hình bộ khuôn khác nhau, cho phép các nhà sản xuất đơn giản hóa quy trình thiết lập và giảm thời gian điều chỉnh.
Lưu giữ kích thước đáng tin cậy
Vật liệu chất lượng cao và quy trình xử lý nhiệt được kiểm soát giúp duy trì các kích thước quan trọng dưới ứng suất cơ học lặp đi lặp lại, hỗ trợ độ chính xác lâu dài trong các ứng dụng sản xuất.
Dịch vụ tinh tế, rút ngắn thời gian giao hàng
Từ đánh giá thiết kế đến giao hàng, chúng tôi cung cấp dịch vụ theo dõi trực tiếp trong toàn bộ quá trình.
Tư vấn → Cung cấp bản vẽ → Đánh giá thiết kế & Báo giá → Xử lý đơn hàng → Kiểm tra chất lượng → Giao hàng đúng hạn → Theo dõi sau bán hàng
Lợi ích của chúng ta
Được hỗ trợ bởi hơn 25 năm kinh nghiệm kỹ thuật, đội ngũ của chúng tôi cung cấp các dịch vụ toàn diện — từ thiết kế khuôn tùy chỉnh và gia công chính xác đến sản xuất quy mô đầy đủ — được hỗ trợ bởi hệ thống đảm bảo chất lượng mạnh mẽ và dịch vụ khách hàng chủ động. Được chứng nhận theo ISO9001, ISO14001 và IATF 16949, chúng tôi không ngừng phấn đấu để đạt được sự xuất sắc về chất lượng, sự đổi mới và sự hài lòng của khách hàng.
Hơn 100.000 đơn vị trong kho, với giao hàng trong 2 giờ cho các sản phẩm tiêu chuẩn.
Triển khai hệ thống kiểm tra ba giai đoạn—kiểm tra nguyên vật liệu ban đầu, kiểm tra trong quá trình và kiểm tra cuối cùng.
Hàng tồn kho lớn và quay vòng nhanh chóng, đảm bảo giao hàng đúng hạn với kiểm tra sản phẩm 100%.
Phạm vi ứng dụng
Sự lựa chọn ưu tiên trong các ngành công nghiệp khác nhau.
Câu hỏi thường gặp
Bài hướng dẫn bên ngoài được sử dụng để làm gì?
Trụ hướng dẫn bên ngoài được sử dụng để hướng dẫn và căn chỉnh các phần chuyển động của bộ khuôn, khuôn và dụng cụ dập. Nó giúp duy trì độ chính xác định vị và hỗ trợ hoạt động ổn định trong quá trình sản xuất.
Những vật liệu nào thường được sử dụng cho Bài hướng dẫn bên ngoài?
Hầu hết các trụ dẫn hướng bên ngoài được sản xuất từ thép chịu lực chất lượng cao như SUJ2 hoặc GCr15. Những vật liệu này cung cấp độ cứng, chống mài mòn và độ bền lâu dài tuyệt vời.
Bài hướng dẫn bên ngoài có thể được tùy chỉnh không?
Đúng. Đường kính, chiều dài, kiểu lắp, xử lý bề mặt và thông số kỹ thuật vật liệu tùy chỉnh có thể được sản xuất theo bản vẽ của khách hàng hoặc yêu cầu ứng dụng cụ thể.
Những ngành nào thường sử dụng Bài hướng dẫn bên ngoài?
Bài hướng dẫn bên ngoài được sử dụng rộng rãi trong dập ô tô, sản xuất điện tử, sản xuất thiết bị, dụng cụ hàng không vũ trụ, chế tạo kim loại, máy móc công nghiệp và các ứng dụng khuôn chính xác.
Làm cách nào để chọn đúng Bài hướng dẫn bên ngoài?
Việc lựa chọn phụ thuộc vào các yếu tố như kích thước khuôn, yêu cầu tải, tốc độ vận hành, phương pháp lắp đặt và thiết kế dụng cụ. Thông số kỹ thuật và chi tiết ứng dụng giúp xác định mô hình phù hợp nhất.
