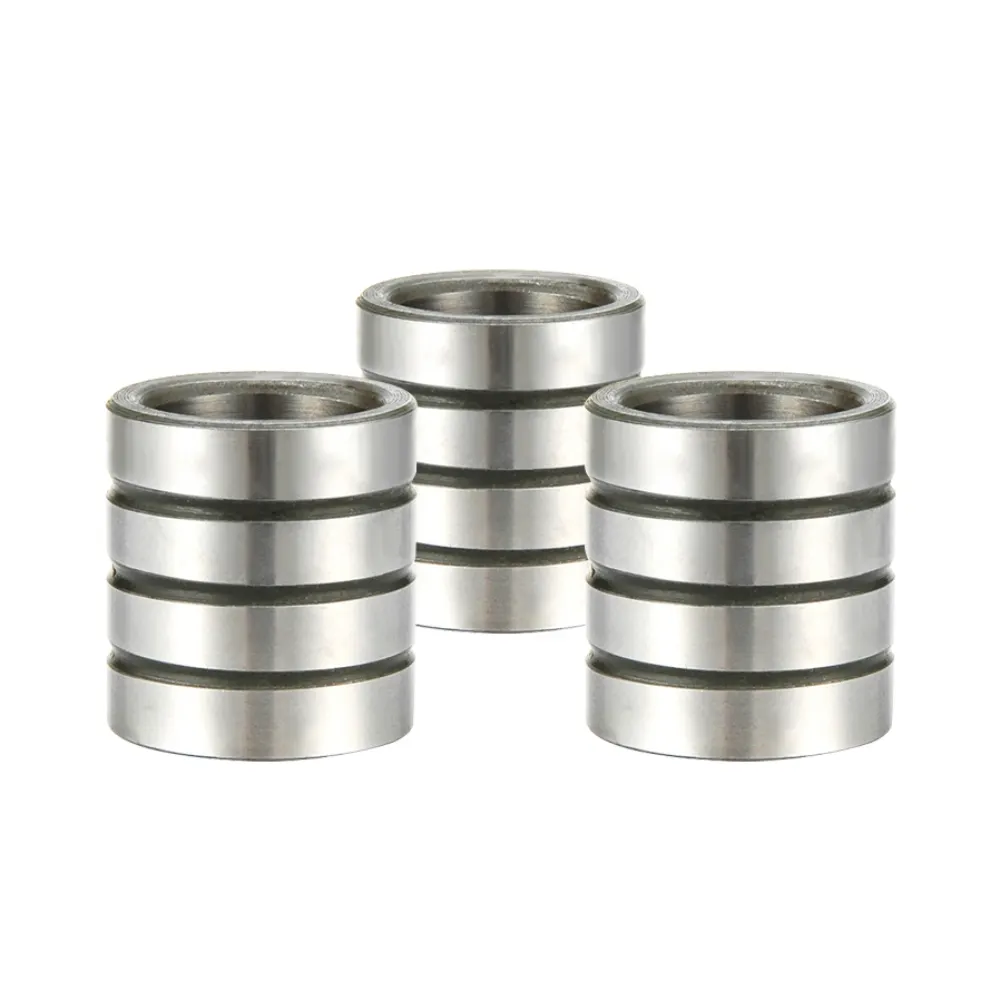

Ống lót hướng dẫn thẳng
Ống lót dẫn hướng thẳng là một phần tử dẫn hướng chính xác được sử dụng trong các hệ thống khuôn để hỗ trợ chuyển động tuyến tính có kiểm soát và định vị chính xác. Nó hoạt động với các trụ dẫn hướng để đảm bảo chuyển động ổn định trong các chu kỳ sản xuất. Được thiết kế cho độ bền công nghiệp, nó hoạt động ổn định khi sử dụng nhiều lần và phù hợp với các ứng dụng dập và ép phun khác nhau yêu cầu căn chỉnh đáng tin cậy.
- Ổn định kích thước: Duy trì độ chính xác trong điều kiện hoạt động lâu dài
- Giảm ma sát: Cải thiện hiệu quả trượt
- Độ bền tải: Xử lý áp lực nặng liên tục
- Khả năng tương thích hệ thống: Phù hợp với cụm khuôn tiêu chuẩn
Mô tả Sản phẩm
Giới thiệu
Ống lót dẫn hướng thẳng là một thành phần khuôn chính xác được thiết kế để cung cấp hướng dẫn tuyến tính ổn định và căn chỉnh chính xác trong khuôn dập, khuôn ép và hệ thống dụng cụ công nghiệp. Nó hoạt động kết hợp với các trụ dẫn hướng để đảm bảo chuyển động trượt trơn tru, giảm độ lệch cơ học và duy trì vị trí nhất quán trong quá trình sản xuất liên tục. Chức năng hướng dẫn đáng tin cậy của nó làm cho nó trở thành một phần thiết yếu của các cụm khuôn hiện đại.
Được sản xuất từ thép chịu lực chất lượng cao hoặc thép công cụ cứng, Ống lót dẫn hướng thẳng mang lại khả năng chống mài mòn tuyệt vời, độ bền kết cấu và tuổi thọ lâu dài. Gia công CNC tiên tiến, mài bên trong chính xác và xử lý nhiệt có kiểm soát đảm bảo dung sai kích thước chặt chẽ lên đến ±0,002 mm. Bề mặt bên trong được hoàn thiện tinh xảo giúp giảm thiểu ma sát, cho phép chuyển động thẳng mượt mà và ổn định ngay cả trong điều kiện làm việc tốc độ cao và tải trọng cao.
Ống lót dẫn hướng thẳng được sử dụng rộng rãi trong dụng cụ ô tô, sản xuất điện tử, khuôn thiết bị gia dụng, hệ thống khuôn tiến bộ và sản xuất phần cứng chính xác. Nó phù hợp với cả cấu trúc khuôn tiêu chuẩn và tùy chỉnh, hỗ trợ nhiều ứng dụng công nghiệp. Với các tùy chọn có thể tùy chỉnh như đường kính trong, đường kính ngoài, chiều dài và rãnh bôi trơn, nó có thể được điều chỉnh cho phù hợp với các yêu cầu kỹ thuật khác nhau. Tính linh hoạt này đảm bảo hiệu suất đáng tin cậy, cải thiện hiệu quả và ổn định lâu dài trong môi trường sản xuất khắt khe.
Thông số kỹ thuật
| Mục | Sự miêu tả |
|---|---|
| Tên sản phẩm | Ống lót hướng dẫn thẳng |
| Vật chất | Thép chịu lực / thép công cụ cứng |
| Độ cứng | HRC 58–62 |
| Khoan dung | ±0,002 mm |
| Đường kính trong | Tiêu chuẩn hoặc tùy chỉnh |
| Đường kính ngoài | Tiêu chuẩn hoặc tùy chỉnh |
| Chiều dài | Tùy chỉnh |
| Bề mặt hoàn thiện | Mặt đất chính xác |
| Loại bôi trơn | Rãnh dầu tùy chọn |
| Quy trình sản xuất | Gia công CNC mài xử lý nhiệt |
| Tùy chỉnh | OEM / ODM có sẵn |
Ba khía cạnh tùy chỉnh chính, phù hợp với nhu cầu của bạn
Phù hợp với các phương pháp tùy chỉnh khác nhau để đáp ứng các yêu cầu khác nhau.
Sản xuất chính xác, chất lượng tuyệt vời
Độ chính xác tuyến tính cao
Ống lót dẫn hướng thẳng đảm bảo chuyển động tuyến tính chính xác giữa trụ dẫn hướng và các thành phần khuôn, duy trì sự liên kết ổn định và giảm độ lệch vị trí trong quá trình dập và ép phun tốc độ cao.
Hiệu suất trượt mượt mà
Mài bên trong chính xác tạo ra bề mặt dẫn hướng ma sát thấp, cho phép chuyển động trượt trơn tru và ổn định giúp cải thiện hiệu quả khuôn và giảm lực cản hoạt động.
Chống mài mòn mạnh mẽ
Được làm từ thép chịu lực cứng hoặc thép công cụ, nó có khả năng chống mài mòn và biến dạng tuyệt vời, đảm bảo tuổi thọ lâu dài trong điều kiện sử dụng công nghiệp liên tục.
Sức mạnh cấu trúc ổn định
Được thiết kế cho các ứng dụng nặng, nó duy trì tính toàn vẹn của cấu trúc dưới tải trọng cao và chu kỳ lặp lại, đảm bảo hiệu suất đáng tin cậy trong các hệ thống khuôn đòi hỏi khắt khe.
Dịch vụ tinh tế, rút ngắn thời gian giao hàng
Từ đánh giá thiết kế đến giao hàng, chúng tôi cung cấp dịch vụ theo dõi trực tiếp trong toàn bộ quá trình.
Tư vấn → Cung cấp bản vẽ → Đánh giá thiết kế & Báo giá → Xử lý đơn hàng → Kiểm tra chất lượng → Giao hàng đúng hạn → Theo dõi sau bán hàng
Lợi ích của chúng ta
Được hỗ trợ bởi hơn 25 năm kinh nghiệm kỹ thuật, đội ngũ của chúng tôi cung cấp các dịch vụ toàn diện — từ thiết kế khuôn tùy chỉnh và gia công chính xác đến sản xuất quy mô đầy đủ — được hỗ trợ bởi hệ thống đảm bảo chất lượng mạnh mẽ và dịch vụ khách hàng chủ động. Được chứng nhận theo ISO9001, ISO14001 và IATF 16949, chúng tôi không ngừng phấn đấu để đạt được sự xuất sắc về chất lượng, sự đổi mới và sự hài lòng của khách hàng.
Hơn 100.000 đơn vị trong kho, với giao hàng trong 2 giờ cho các sản phẩm tiêu chuẩn.
Triển khai hệ thống kiểm tra ba giai đoạn—kiểm tra nguyên vật liệu ban đầu, kiểm tra trong quá trình và kiểm tra cuối cùng.
Hàng tồn kho lớn và quay vòng nhanh chóng, đảm bảo giao hàng đúng hạn với kiểm tra sản phẩm 100%.
Phạm vi ứng dụng
Sự lựa chọn ưu tiên trong các ngành công nghiệp khác nhau.
