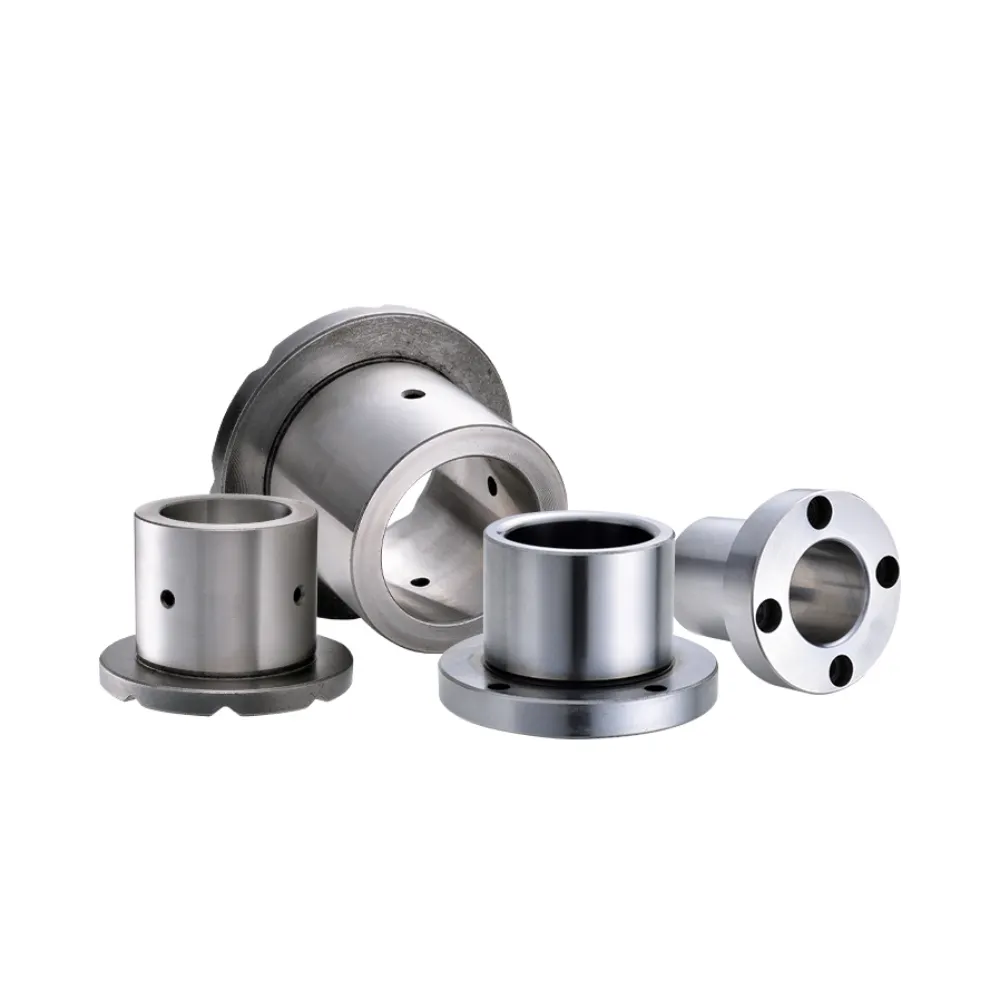

Ống lót thanh dẫn hướng
Ống lót thanh dẫn hướng được thiết kế để cung cấp hỗ trợ ổn định và hướng dẫn chính xác cho chuyển động của thanh trong các cụm khuôn. Nó giúp duy trì hành trình tuyến tính được kiểm soát của các thành phần, đảm bảo hiệu suất nhất quán trong các chu kỳ hoạt động của khuôn. Với các đặc tính cấu trúc đáng tin cậy và thiết kế phù hợp chính xác, nó góp phần vào sự tương tác cơ học mượt mà hơn và cải thiện sự phối hợp của hệ thống. Thành phần này phù hợp cho các ứng dụng công nghiệp yêu cầu hướng dẫn đáng tin cậy, hành vi lắp ráp ổn định và chức năng bền vững trong môi trường sản xuất liên tục.
- Cấu trúc hỗ trợ thanh dẫn hướng ổn định: duy trì vị trí ổn định
- Tương tác tiếp xúc ma sát thấp hơn: giảm tổn thất điện trở
- Cải thiện kiểm soát chính xác lắp ráp: tăng cường độ chính xác khi lắp
- Độ tin cậy lâu dài nhất quán: đảm bảo hiệu suất bền bỉ
Mô tả Sản phẩm
Giới thiệu
Ống lót thanh dẫn hướng là một thành phần chính xác được sử dụng trong các hệ thống khuôn để đảm bảo hướng dẫn ổn định và chính xác của các thanh dẫn hướng trong các cụm cơ sở khuôn. Nó duy trì chuyển động tuyến tính trơn tru giữa các bộ phận khuôn được kết nối, giúp giảm sai lệch và cải thiện độ ổn định hoạt động tổng thể. Điều này làm cho nó trở nên cần thiết để đạt được hiệu suất nhất quán trong môi trường đúc chu kỳ cao và độ chính xác cao.
Sản phẩm được sản xuất từ thép chịu lực chất lượng cao, thép hợp kim hoặc thép công cụ cứng và được xử lý qua xử lý nhiệt và mài chính xác. Các quy trình này cung cấp độ cứng tuyệt vời, khả năng chống mài mòn mạnh và độ chính xác kích thước ổn định trong điều kiện làm việc liên tục. Lỗ khoan bên trong được hoàn thiện tinh xảo đảm bảo tiếp xúc trơn tru với thanh dẫn hướng, giảm ma sát và hỗ trợ chuyển động có lực cản thấp trong quá trình đóng mở khuôn nhiều lần.
Ống lót thanh dẫn hướng được sử dụng rộng rãi trong các hệ thống dẫn hướng khuôn phun, khuôn dập, đế khuôn nhựa, khuôn đúc khuôn, dụng cụ ô tô, khuôn linh kiện điện tử và thiết bị máy móc công nghiệp. Nó đặc biệt thích hợp cho các ứng dụng yêu cầu căn chỉnh chính xác và hỗ trợ chuyển động tuyến tính đáng tin cậy. Tương thích với các tiêu chuẩn quốc tế như MISUMI, HASCO, DME, DIN và ISO, nó cũng có thể được tùy chỉnh theo bản vẽ hoặc yêu cầu kỹ thuật, làm cho nó trở thành một giải pháp đáng tin cậy để cải thiện độ chính xác của hướng dẫn, giảm mài mòn và đảm bảo ổn định hoạt động lâu dài trong các hệ thống sản xuất hiện đại.
Thông số kỹ thuật
| Khoản | Sự miêu tả |
|---|---|
| Tên sản phẩm | Ống lót thanh dẫn hướng |
| Vật liệu | SUJ2, GCr15, SKD11, Thép hợp kim |
| Độ cứng | HRC 58–62 |
| Loại cấu trúc | Loại thẳng / mặt bích / tùy chỉnh |
| Bề mặt hoàn thiện | Mặt đất chính xác |
| Loại chức năng | Hỗ trợ thanh dẫn hướng |
| Khoan dung | Tiêu chuẩn chính xác cao |
| Phạm vi kích thước | Kích thước tiêu chuẩn và tùy chỉnh |
| Tuổi thọ | Sử dụng công nghiệp chu kỳ dài |
Ba khía cạnh tùy chỉnh chính, phù hợp với nhu cầu của bạn
Phù hợp với các phương pháp tùy chỉnh khác nhau để đáp ứng các yêu cầu khác nhau.
Sản xuất chính xác, chất lượng tuyệt vời
Hiệu suất chuyển động tuyến tính mượt mà
Đảm bảo chuyển động của thanh dẫn hướng ổn định và nhất quán trong hệ thống khuôn, giảm sự thay đổi điện trở và cải thiện độ trơn tru hoạt động tổng thể trong các chu kỳ lặp lại.
Độ chính xác căn chỉnh cấu trúc nâng cao
Duy trì định vị chính xác giữa thanh dẫn hướng và các thành phần đế khuôn, giảm thiểu độ lệch và hỗ trợ căn chỉnh lắp ráp đáng tin cậy trong các ứng dụng công nghiệp.
Giảm tỷ lệ mài mòn cơ học
Bề mặt bên trong được gia công chính xác làm giảm tiếp xúc ma sát, giảm mài mòn trên cả thanh dẫn hướng và ống lót, kéo dài tuổi thọ trong điều kiện sử dụng liên tục.
Cải thiện hỗ trợ ổn định hoạt động
Cấu trúc vật liệu được xử lý nhiệt duy trì độ bền và độ cứng, đảm bảo hiệu suất nhất quán và giảm nguy cơ biến dạng trong quá trình sản xuất tần số cao trong thời gian dài.
Dịch vụ tinh tế, rút ngắn thời gian giao hàng
Từ đánh giá thiết kế đến giao hàng, chúng tôi cung cấp dịch vụ theo dõi trực tiếp trong toàn bộ quá trình.
Tư vấn → Cung cấp bản vẽ → Đánh giá thiết kế & Báo giá → Xử lý đơn hàng → Kiểm tra chất lượng → Giao hàng đúng hạn → Theo dõi sau bán hàng
Lợi ích của chúng ta
Được hỗ trợ bởi hơn 25 năm kinh nghiệm kỹ thuật, đội ngũ của chúng tôi cung cấp các dịch vụ toàn diện — từ thiết kế khuôn tùy chỉnh và gia công chính xác đến sản xuất quy mô đầy đủ — được hỗ trợ bởi hệ thống đảm bảo chất lượng mạnh mẽ và dịch vụ khách hàng chủ động. Được chứng nhận theo ISO9001, ISO14001 và IATF 16949, chúng tôi không ngừng phấn đấu để đạt được sự xuất sắc về chất lượng, sự đổi mới và sự hài lòng của khách hàng.
Hơn 100.000 đơn vị trong kho, với giao hàng trong 2 giờ cho các sản phẩm tiêu chuẩn.
Triển khai hệ thống kiểm tra ba giai đoạn—kiểm tra nguyên vật liệu ban đầu, kiểm tra trong quá trình và kiểm tra cuối cùng.
Hàng tồn kho lớn và quay vòng nhanh chóng, đảm bảo giao hàng đúng hạn với kiểm tra sản phẩm 100%.
Phạm vi ứng dụng
Sự lựa chọn ưu tiên trong các ngành công nghiệp khác nhau.
Câu hỏi thường gặp
1. Ống lót thanh dẫn hướng được sử dụng để làm gì?
Nó được sử dụng để hướng dẫn và hỗ trợ chuyển động của các thanh dẫn hướng trong hệ thống khuôn, đảm bảo căn chỉnh ổn định.
2. Chức năng chính của nó là gì?
Chức năng chính của nó là giảm ma sát và duy trì chuyển động tuyến tính chính xác của thanh dẫn hướng trong quá trình vận hành khuôn.
3. Nó thường được áp dụng ở đâu?
Nó được sử dụng rộng rãi trong khuôn ép, khuôn dập, khuôn đúc khuôn và máy móc công nghiệp chính xác.
4. Những vật liệu nào được sử dụng trong sản xuất?
Nó thường được làm từ thép chịu lực hoặc thép hợp kim được xử lý nhiệt và mài chính xác để có độ bền.
5. Nó có thể được tùy chỉnh?
Có, tùy chỉnh OEM có sẵn, bao gồm kích thước, dung sai, cấu trúc và vật liệu dựa trên yêu cầu.
