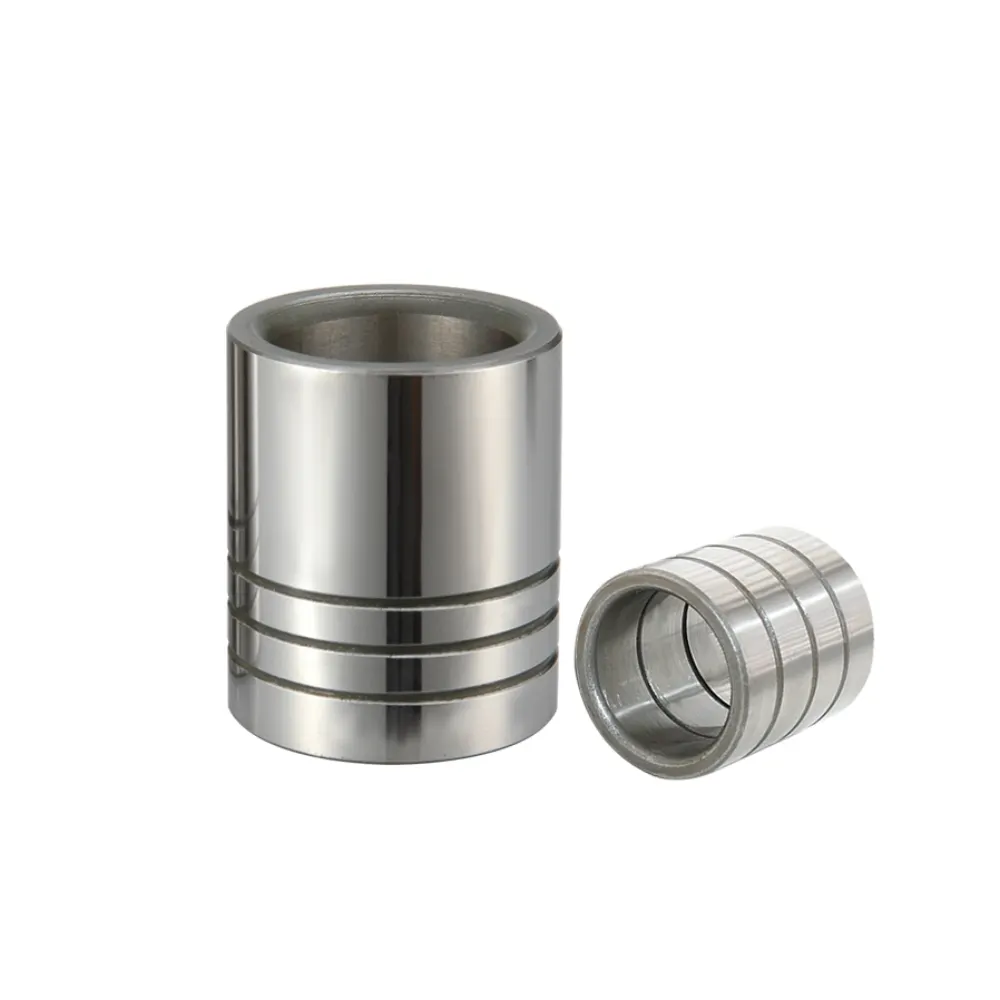

Ống lót dẫn hướng không vai
Ống lót dẫn hướng không vai là một thành phần căn chỉnh khuôn nhỏ gọn được thiết kế để hỗ trợ chuyển động chính xác và dẫn hướng ổn định trong các hệ thống dụng cụ. Cấu trúc không có mặt bích của nó cho phép lắp đặt linh hoạt trong không gian hạn chế. Nó giúp duy trì hoạt động khuôn nhất quán, giảm lỗi căn chỉnh và hoạt động đáng tin cậy trong các ứng dụng dập và ép phun đòi hỏi độ chính xác cao và sử dụng không gian hiệu quả.
- Tối ưu hóa không gian: Phù hợp với cấu trúc khuôn hạn chế
- Cài đặt nhanh: Đơn giản hóa quá trình lắp ráp
- Hoạt động ổn định: Duy trì hiệu suất nhất quán
- Bảo trì thấp: Giảm tần suất dịch vụ
Mô tả Sản phẩm
Giới thiệu
Ống lót dẫn hướng không vai là một thành phần khuôn được thiết kế chính xác được thiết kế không có cấu trúc mặt bích để cung cấp khả năng lắp đặt linh hoạt và căn chỉnh chính xác trong khuôn dập, khuôn ép và hệ thống dụng cụ công nghiệp. Nó hoạt động cùng với các trụ dẫn hướng để duy trì chuyển động thẳng ổn định, đảm bảo định vị nhất quán của các thành phần khuôn trong quá trình đục lỗ và tạo hình. Thiết kế nhỏ gọn của nó làm cho nó đặc biệt phù hợp cho các ứng dụng có không gian lắp đặt hạn chế.
Được sản xuất từ thép chịu lực chất lượng cao hoặc thép công cụ cứng, Ống lót dẫn hướng không vai mang lại khả năng chống mài mòn tuyệt vời, độ bền cơ học cao và tuổi thọ lâu dài. Gia công CNC tiên tiến, mài bên trong chính xác và quy trình xử lý nhiệt có kiểm soát đảm bảo dung sai kích thước chặt chẽ lên đến ±0,002 mm. Bề mặt bên trong được đánh bóng tinh xảo giúp giảm ma sát giữa các bộ phận dẫn hướng, cho phép chuyển động trơn tru và ổn định ngay cả trong điều kiện sản xuất tốc độ cao và liên tục.
Ống lót dẫn hướng không vai được sử dụng rộng rãi trong các hệ thống khuôn chính xác trong sản xuất ô tô, sản xuất điện tử, dụng cụ thiết bị gia dụng, hệ thống khuôn tiến bộ và các ngành công nghiệp phần cứng chính xác. Nó hỗ trợ cả cấu trúc khuôn tiêu chuẩn và tùy chỉnh, cung cấp các tùy chọn linh hoạt về đường kính trong, đường kính ngoài, chiều dài, rãnh bôi trơn và lựa chọn vật liệu. Khả năng thích ứng này đảm bảo hiệu suất đáng tin cậy, hiệu quả được cải thiện và ổn định lâu dài trong môi trường công nghiệp đòi hỏi thiết kế nhỏ gọn và độ chính xác cao.
Thông số kỹ thuật
| Mục | Sự miêu tả |
|---|---|
| Tên sản phẩm | Ống lót dẫn hướng không vai |
| Loại cấu trúc | Loại không mặt bích / thẳng |
| Vật chất | Thép chịu lực / thép công cụ cứng |
| Độ cứng | HRC 58–62 |
| Khoan dung | ±0,002 mm |
| Đường kính trong | Tiêu chuẩn hoặc tùy chỉnh |
| Đường kính ngoài | Tiêu chuẩn hoặc tùy chỉnh |
| Chiều dài | Tùy chỉnh |
| Bề mặt hoàn thiện | Mặt đất chính xác / Đánh bóng |
| Loại bôi trơn | Rãnh dầu tùy chọn |
| Quy trình sản xuất | Gia công CNC mài xử lý nhiệt |
| Tùy chỉnh | OEM / ODM có sẵn |
Ba khía cạnh tùy chỉnh chính, phù hợp với nhu cầu của bạn
Phù hợp với các phương pháp tùy chỉnh khác nhau để đáp ứng các yêu cầu khác nhau.
Sản xuất chính xác, chất lượng tuyệt vời
Thiết kế cài đặt nhỏ gọn
Ống lót dẫn hướng không vai loại bỏ cấu trúc mặt bích, cho phép lắp đặt dễ dàng hơn trong không gian khuôn chật hẹp. Nó giúp tối ưu hóa hiệu quả bố trí trong khi vẫn duy trì sự liên kết chính xác trong hệ thống khuôn dập và ép phun.
Độ chính xác căn chỉnh cao
Nó đảm bảo sự hợp tác chính xác với các trụ dẫn hướng, duy trì vị trí ổn định của các thành phần khuôn và giảm độ lệch trong quá trình tạo hình tốc độ cao và chu kỳ sản xuất liên tục.
Chống mài mòn tuyệt vời
Được sản xuất từ vật liệu thép cứng, nó cung cấp khả năng chống mài mòn và biến dạng mạnh mẽ, đảm bảo độ bền lâu dài và hiệu suất ổn định trong điều kiện tải trọng công nghiệp nặng.
Hiệu suất hướng dẫn mượt mà
Mài bên trong chính xác giúp giảm ma sát giữa các bộ phận chuyển động, cho phép chuyển động thẳng trơn tru và cải thiện độ ổn định hoạt động tổng thể trong hệ thống dẫn hướng khuôn.
Dịch vụ tinh tế, rút ngắn thời gian giao hàng
Từ đánh giá thiết kế đến giao hàng, chúng tôi cung cấp dịch vụ theo dõi trực tiếp trong toàn bộ quá trình.
Tư vấn → Cung cấp bản vẽ → Đánh giá thiết kế & Báo giá → Xử lý đơn hàng → Kiểm tra chất lượng → Giao hàng đúng hạn → Theo dõi sau bán hàng
Lợi ích của chúng ta
Được hỗ trợ bởi hơn 25 năm kinh nghiệm kỹ thuật, đội ngũ của chúng tôi cung cấp các dịch vụ toàn diện — từ thiết kế khuôn tùy chỉnh và gia công chính xác đến sản xuất quy mô đầy đủ — được hỗ trợ bởi hệ thống đảm bảo chất lượng mạnh mẽ và dịch vụ khách hàng chủ động. Được chứng nhận theo ISO9001, ISO14001 và IATF 16949, chúng tôi không ngừng phấn đấu để đạt được sự xuất sắc về chất lượng, sự đổi mới và sự hài lòng của khách hàng.
Hơn 100.000 đơn vị trong kho, với giao hàng trong 2 giờ cho các sản phẩm tiêu chuẩn.
Triển khai hệ thống kiểm tra ba giai đoạn—kiểm tra nguyên vật liệu ban đầu, kiểm tra trong quá trình và kiểm tra cuối cùng.
Hàng tồn kho lớn và quay vòng nhanh chóng, đảm bảo giao hàng đúng hạn với kiểm tra sản phẩm 100%.
Phạm vi ứng dụng
Sự lựa chọn ưu tiên trong các ngành công nghiệp khác nhau.
Câu hỏi thường gặp
1. Ống lót dẫn hướng không vai được sử dụng để làm gì?
Nó được sử dụng trong các hệ thống khuôn để cung cấp sự căn chỉnh chính xác và dẫn hướng tuyến tính trơn tru mà không cần cấu trúc mặt bích.
2. Ưu điểm của thiết kế không vai là gì?
Thiết kế không có mặt bích cho phép lắp đặt dễ dàng hơn trong các cấu trúc khuôn nhỏ gọn với không gian hạn chế.
3. Những vật liệu nào được sử dụng cho Ống lót dẫn hướng không vai?
Nó thường được làm từ thép cứng, thép chịu lực hoặc các hợp kim công nghiệp chống mài mòn khác.
4. Ống lót dẫn hướng không vai thường được áp dụng ở đâu?
Nó được sử dụng rộng rãi trong khuôn dập, khuôn ép, phụ tùng ô tô, điện tử và hệ thống dụng cụ chính xác.
5. Ống lót dẫn hướng không vai có thể được tùy chỉnh không?
Có, nó có thể được tùy chỉnh về kích thước, dung sai, vật liệu và yêu cầu bôi trơn dựa trên nhu cầu ứng dụng.
