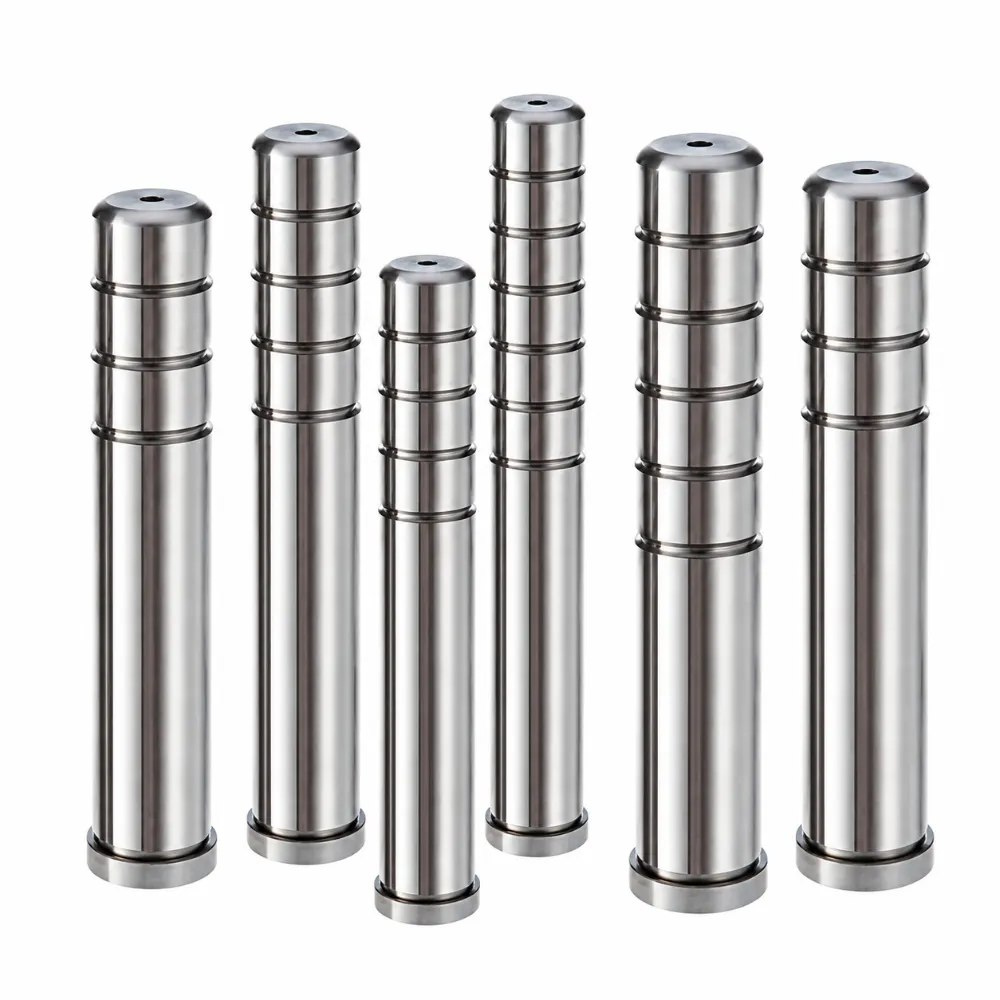

Trụ hướng dẫn khuôn dập kim loại
Trụ dẫn hướng khuôn dập kim loại được thiết kế để hỗ trợ căn chỉnh khuôn chính xác trong các ứng dụng tạo hình và dập kim loại. Nó đảm bảo chuyển động được kiểm soát giữa các phần khuôn, giúp duy trì độ chính xác sản xuất và ổn định hoạt động. Được chế tạo từ thép đã qua xử lý nhiệt, nó mang lại độ bền tuyệt vời và khả năng chống lại ứng suất cơ học lặp đi lặp lại. Bề mặt mài chính xác thúc đẩy hành động dẫn hướng trơn tru và hiệu suất đáng tin cậy trong quá trình sản xuất liên tục. Nó được sử dụng rộng rãi trong các công cụ dập yêu cầu căn chỉnh đáng tin cậy và tuổi thọ lâu dài.
- Hiệu suất hoạt động tốc độ cao ổn định: Duy trì độ chính xác trong các chu kỳ dập nhanh
- Thiết kế khả năng phân phối tải nâng cao: Cân bằng lực giữa các thành phần khuôn đồng đều
- Cấu trúc độ bền tuổi thọ dài: Kéo dài tuổi thọ hoạt động khi sử dụng nhiều
- Điều khiển chuyển động Smooth Die Engagement: Đảm bảo căn chỉnh nhất quán trong các chu kỳ chuyển động
Mô tả Sản phẩm
Giới thiệu
Trụ dẫn hướng khuôn dập kim loại là một thành phần thiết yếu được sử dụng trong khuôn dập để đảm bảo sự liên kết chính xác giữa các phần khuôn trên và dưới. Nó đóng một vai trò quan trọng trong việc duy trì chuyển động chính xác trong các hoạt động đục lỗ, làm trống và tạo hình. Bằng cách cung cấp hướng dẫn ổn định trong suốt quá trình dập, nó giúp cải thiện tính nhất quán trong sản xuất, giảm sự thay đổi kích thước và hỗ trợ hiệu suất công cụ hiệu quả trong môi trường sản xuất đòi hỏi khắt khe.
Được sản xuất từ thép hợp kim cứng chất lượng cao và được xử lý thông qua quá trình mài chính xác, trụ dẫn hướng khuôn dập kim loại mang lại khả năng chống mài mòn, độ bền và độ ổn định kích thước tuyệt vời. Bề mặt mịn của nó giảm thiểu ma sát giữa các bộ phận dẫn hướng, đảm bảo chuyển động đáng tin cậy trong quá trình hoạt động liên tục. Cấu trúc chắc chắn được thiết kế để chịu được tải trọng va đập lặp đi lặp lại thường gặp trong các ứng dụng dập tốc độ cao, giúp kéo dài tuổi thọ dụng cụ và giảm yêu cầu bảo trì.
Trụ dẫn hướng khuôn dập kim loại có nhiều đường kính và chiều dài khác nhau để phù hợp với các cấu hình bộ khuôn khác nhau. Nó có thể được sản xuất theo ISO, DIN, JIS hoặc các thông số kỹ thuật tùy chỉnh để đáp ứng các yêu cầu công nghiệp cụ thể. Được sử dụng rộng rãi trong sản xuất phụ tùng ô tô, sản xuất phần cứng điện tử, linh kiện thiết bị và các ngành công nghiệp tạo hình kim loại chính xác, nó cung cấp hiệu suất căn chỉnh đáng tin cậy và độ tin cậy hoạt động lâu dài cho các hệ thống dập và dụng cụ hiện đại.
Thông số kỹ thuật
| Mục | Sự miêu tả |
|---|---|
| Tên sản phẩm | Trụ hướng dẫn khuôn dập kim loại |
| Loại sản phẩm | Bài hướng dẫn / Trụ hướng dẫn |
| Vật chất | SUJ2 / GCr15 / 100Cr6 |
| Độ cứng | HRC 58–62 |
| Bề mặt hoàn thiện | Mặt đất chính xác |
| Độ nhám bề mặt | Ra 0,2–0,8 μm |
| Độ thẳng | ≤ 0,005 mm |
| Độ tròn | ≤ 0,003 mm |
| Phạm vi đường kính | 10 mm - 80 mm |
| Phạm vi chiều dài | 80 mm - 1200 mm |
| Khoan dung | Tiêu chuẩn ISO/DIN |
| Dịch vụ tùy chỉnh | Có sẵn |
Ba khía cạnh tùy chỉnh chính, phù hợp với nhu cầu của bạn
Phù hợp với các phương pháp tùy chỉnh khác nhau để đáp ứng các yêu cầu khác nhau.
Sản xuất chính xác, chất lượng tuyệt vời
Khả năng chống va đập vượt trội
Được thiết kế để chịu được lực dập lặp đi lặp lại, duy trì tính toàn vẹn của cấu trúc và hiệu suất dẫn hướng đáng tin cậy trong các hoạt động tạo hình kim loại tốc độ cao đòi hỏi khắt khe.
Kiểm soát chuyển động khuôn chính xác
Cung cấp hướng dẫn chính xác trong suốt chu trình dập, đảm bảo di chuyển khuôn trơn tru và cải thiện tính nhất quán trong sản xuất thành phần kim loại thành phẩm.
Giảm yêu cầu bảo trì dụng cụ
Vật liệu chất lượng cao và hoàn thiện chính xác giúp giảm thiểu mài mòn, giảm tần suất bảo trì và giảm thời gian ngừng hoạt động trong môi trường sản xuất công nghiệp.
Thích ứng với các hệ thống khuôn khác nhau
Có nhiều kích cỡ và thông số kỹ thuật, cho phép tích hợp liền mạch vào các khuôn dập khác nhau và các ứng dụng dụng cụ tạo hình kim loại tùy chỉnh.
Dịch vụ tinh tế, rút ngắn thời gian giao hàng
Từ đánh giá thiết kế đến giao hàng, chúng tôi cung cấp dịch vụ theo dõi trực tiếp trong toàn bộ quá trình.
Tư vấn → Cung cấp bản vẽ → Đánh giá thiết kế & Báo giá → Xử lý đơn hàng → Kiểm tra chất lượng → Giao hàng đúng hạn → Theo dõi sau bán hàng
Lợi ích của chúng ta
Được hỗ trợ bởi hơn 25 năm kinh nghiệm kỹ thuật, đội ngũ của chúng tôi cung cấp các dịch vụ toàn diện — từ thiết kế khuôn tùy chỉnh và gia công chính xác đến sản xuất quy mô đầy đủ — được hỗ trợ bởi hệ thống đảm bảo chất lượng mạnh mẽ và dịch vụ khách hàng chủ động. Được chứng nhận theo ISO9001, ISO14001 và IATF 16949, chúng tôi không ngừng phấn đấu để đạt được sự xuất sắc về chất lượng, sự đổi mới và sự hài lòng của khách hàng.
Hơn 100.000 đơn vị trong kho, với giao hàng trong 2 giờ cho các sản phẩm tiêu chuẩn.
Triển khai hệ thống kiểm tra ba giai đoạn—kiểm tra nguyên vật liệu ban đầu, kiểm tra trong quá trình và kiểm tra cuối cùng.
Hàng tồn kho lớn và quay vòng nhanh chóng, đảm bảo giao hàng đúng hạn với kiểm tra sản phẩm 100%.
Phạm vi ứng dụng
Sự lựa chọn ưu tiên trong các ngành công nghiệp khác nhau.
Câu hỏi thường gặp
Q1: Trụ dẫn hướng khuôn dập kim loại được sử dụng để làm gì?
Nó được sử dụng để đảm bảo căn chỉnh chính xác và chuyển động trơn tru giữa khuôn dập trên và dưới trong quá trình tạo hình kim loại.
Q2: Những vật liệu nào thường được sử dụng?
Nó thường được làm từ thép hợp kim cứng như GCr15, SUJ2 hoặc 100Cr6 cho độ bền và khả năng chống mài mòn cao.
Q3: Nó có thể được tùy chỉnh?
Có, đường kính, chiều dài, độ cứng và dung sai có thể được tùy chỉnh theo các yêu cầu khuôn dập khác nhau.
Q4: Nó có phù hợp cho sản xuất tốc độ cao không?
Có, nó được thiết kế cho môi trường dập tốc độ cao với hiệu suất ổn định dưới tải trọng va đập liên tục.
Q5: Nó thường được sử dụng ở đâu?
Nó được sử dụng rộng rãi trong các bộ phận ô tô, phần cứng điện tử, linh kiện thiết bị và các ngành công nghiệp dập kim loại chính xác.
