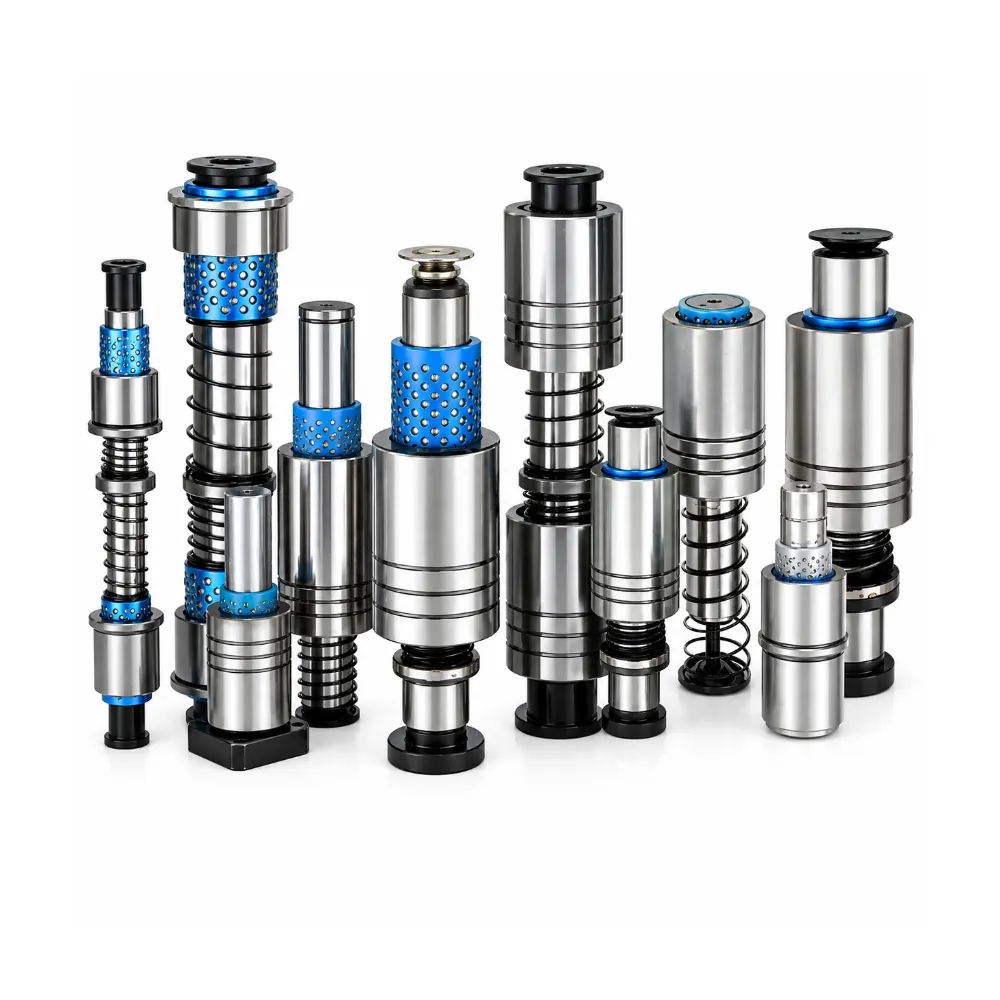

Trụ hướng dẫn khuôn tốc độ cao
High Speed Mold Guide Pillar is developed for tooling systems operating at elevated production rates where precision and durability are essential. Manufactured from premium hardened bearing steel, it delivers outstanding rigidity, khả năng chống mài mòn, and dimensional stability under continuous motion. The finely ground guiding surface enables smooth travel while maintaining accurate mold alignment during rapid cycling. Commonly used in progressive dies, khuôn đầu nối, precision stamping tools, and high-output injection molds, it helps optimize efficiency and maintain reliable manufacturing performance.
- Maintains Precision During High Speeds: Ensures accurate guidance in rapid cycles.
- Reduces Dynamic Motion Deviations: Helps stabilize fast-moving mold components.
- Supports Continuous Production Demands: Performs reliably during intensive operation.
- Boosts Fast Cycle Productivity: Improves efficiency in high-volume manufacturing.
Mô tả Sản phẩm
Giới thiệu
High Speed Mold Guide Pillar is a precision guiding component engineered for high-speed molds, khuôn tiến bộ, stamping tooling, and rapid-cycle injection molding systems. Designed to maintain exceptional alignment accuracy under fast operating conditions, it helps ensure stable mold movement, reduced vibration, and consistent product quality. Its precision guiding function is critical for high-speed manufacturing environments where accuracy and reliability directly impact production efficiency.
Sản xuất từ thép chịu lực cao cấp như SUJ2 hoặc GCr15, the High Speed Mold Guide Pillar undergoes advanced heat treatment, mài chính xác, và quy trình đánh bóng. Các kỹ thuật sản xuất này mang lại độ cứng tuyệt vời, khả năng chống mài mòn, độ ổn định kích thước, và độ bền mỏi. The precision-ground guiding surface minimizes friction and supports smooth movement during continuous high-speed operation, giúp kéo dài tuổi thọ dụng cụ và giảm yêu cầu bảo trì.
High Speed Mold Guide Pillars are widely used in progressive stamping dies, khuôn đầu nối, khuôn linh kiện ô tô, electronic part molds, high-cycle injection molds, và thiết bị tự động hóa chính xác. Có sẵn với nhiều đường kính khác nhau, các chiều dài, và các cấp độ dung sai, they can satisfy both standard industrial applications and customized engineering requirements. Dịch vụ OEM và ODM có sẵn theo bản vẽ khách hàng và thông số kỹ thuật.
Thông số kỹ thuật
| Tham số | Đặc điểm kỹ thuật |
|---|---|
| Tên sản phẩm | Trụ hướng dẫn khuôn tốc độ cao |
| Vật chất | Thép chịu lực SUJ2 / GCr15 |
| Bề mặt hoàn thiện | Mặt đất chính xác & Đánh bóng |
| Độ cứng | HRC 58-62 |
| Phạm vi đường kính | Ø10 mm - Ø120 mm |
| Phạm vi chiều dài | 80 mm - 1800 mm |
| Loại hướng dẫn | Hướng dẫn chính xác tốc độ cao |
| Độ thẳng | ≤0.003 mm/100 mm |
| Xử lý bề mặt | Chrome cứng tùy chọn |
| Loại cài đặt | Nhấn Fit / Gắn tùy chỉnh |
| Lớp chính xác | Độ chính xác cực cao |
| Điều kiện hoạt động | Hoạt động liên tục tốc độ cao |
| Tuổi thọ | Sử dụng công nghiệp lâu dài |
| Tùy chỉnh | OEM & Có sẵn ODM |
Ba Khía Cạnh Tùy Chỉnh Chính, Phù hợp với nhu cầu của bạn
Kết hợp các phương pháp tùy chỉnh khác nhau để đáp ứng các yêu cầu khác nhau.
Sản xuất chính xác, Chất lượng xuất sắc
Duy trì độ chính xác ở tốc độ cao
Engineered to preserve precise alignment during rapid mold cycles, helping ensure consistent production quality in demanding manufacturing environments.
Giảm thiểu độ lệch chuyển động động
Provides stable guidance under high operating speeds, reducing unwanted movement variations that may affect tooling performance and accuracy.
Hỗ trợ sản xuất hàng loạt liên tục
Designed for intensive manufacturing operations where components must withstand prolonged use without compromising guiding effectiveness.
Nâng cao năng suất trong dụng cụ chu kỳ nhanh
Reliable guiding performance helps improve operational efficiency and supports increased output in high-volume production applications.
Dịch vụ tinh tế, Thời gian giao hàng rút ngắn
Từ đánh giá thiết kế đến giao hàng, Chúng tôi cung cấp dịch vụ theo dõi riêng biệt trong suốt toàn bộ quá trình.
Tư vấn → Cung cấp bản vẽ → đánh giá thiết kế & Báo giá → Xử lý đơn hàng → Kiểm tra chất lượng → Giao hàng đúng hạn → Theo dõi sau bán hàng
Lợi ích của chúng ta
Được hỗ trợ bởi hơn 25 năm kinh nghiệm kỹ thuật, Đội ngũ của chúng tôi cung cấp dịch vụ toàn diện—từ thiết kế khuôn tùy chỉnh, gia công chính xác đến sản xuất quy mô lớn—được hỗ trợ bởi hệ thống đảm bảo chất lượng vững chắc và dịch vụ khách hàng chủ động. Được chứng nhận theo ISO9001, ISO14001, và IATF 16949, Chúng tôi không ngừng nỗ lực hướng tới sự xuất sắc về chất lượng, Đổi mới, và sự hài lòng của khách hàng.
Hơn 100,000 các đơn vị còn hàng, với thời gian vận chuyển 2 giờ cho sản phẩm tiêu chuẩn.
Triển khai hệ thống kiểm tra ba giai đoạn—kiểm tra vật liệu ban đầu, kiểm tra trong quá trình, và kiểm tra cuối cùng.
Kho hàng lớn và xử lý nhanh, Đảm bảo giao hàng đúng hạn với kiểm tra sản phẩm 100%.
Phạm vi ứng dụng
Lựa chọn ưu tiên trong nhiều ngành công nghiệp khác nhau.
Câu hỏi thường gặp
What is a High Speed Mold Guide Pillar?
A High Speed Mold Guide Pillar is a precision guiding component designed for high-speed molds and tooling systems that require accurate alignment during rapid operating cycles.
What are the advantages of a High Speed Mold Guide Pillar?
It provides high positioning accuracy, chuyển động mượt mà, giảm ma sát, khả năng chống mài mòn tuyệt vời, and stable performance in high-cycle production environments.
What materials are commonly used for High Speed Mold Guide Pillars?
High Speed Mold Guide Pillars are typically manufactured from SUJ2 or GCr15 bearing steel, cung cấp độ cứng cao, Độ bền, và tuổi thọ sử dụng lâu dài.
Can High Speed Mold Guide Pillars be customized?
Có. Đường kính tùy chỉnh, các chiều dài, các mức dung sai, mounting methods, các phương pháp xử lý bề mặt, and special specifications can be produced according to customer drawings and requirements.
Where are High Speed Mold Guide Pillars commonly used?
They are widely used in progressive stamping dies, khuôn đầu nối, khuôn linh kiện ô tô, electronic part molds, high-cycle injection molds, và thiết bị tự động hóa chính xác.
