Trụ hướng dẫn bóng tấm thoát y
- Hệ thống ổn định lăn chính xác: Đảm bảo độ chính xác của chuyển động có hướng dẫn nhất quán
- Giảm ứng suất tiếp xúc cơ học: Giảm thiểu mài mòn bề mặt trong các chu kỳ hoạt động
- Hiệu suất chu kỳ tốc độ cao: Hỗ trợ các hoạt động đẩy khuôn nhanh hơn
- Kiểm soát phân phối lực đồng đều: Cải thiện sự ổn định của cân bằng cấu trúc tổng thể
Mô tả Sản phẩm
Giới thiệu

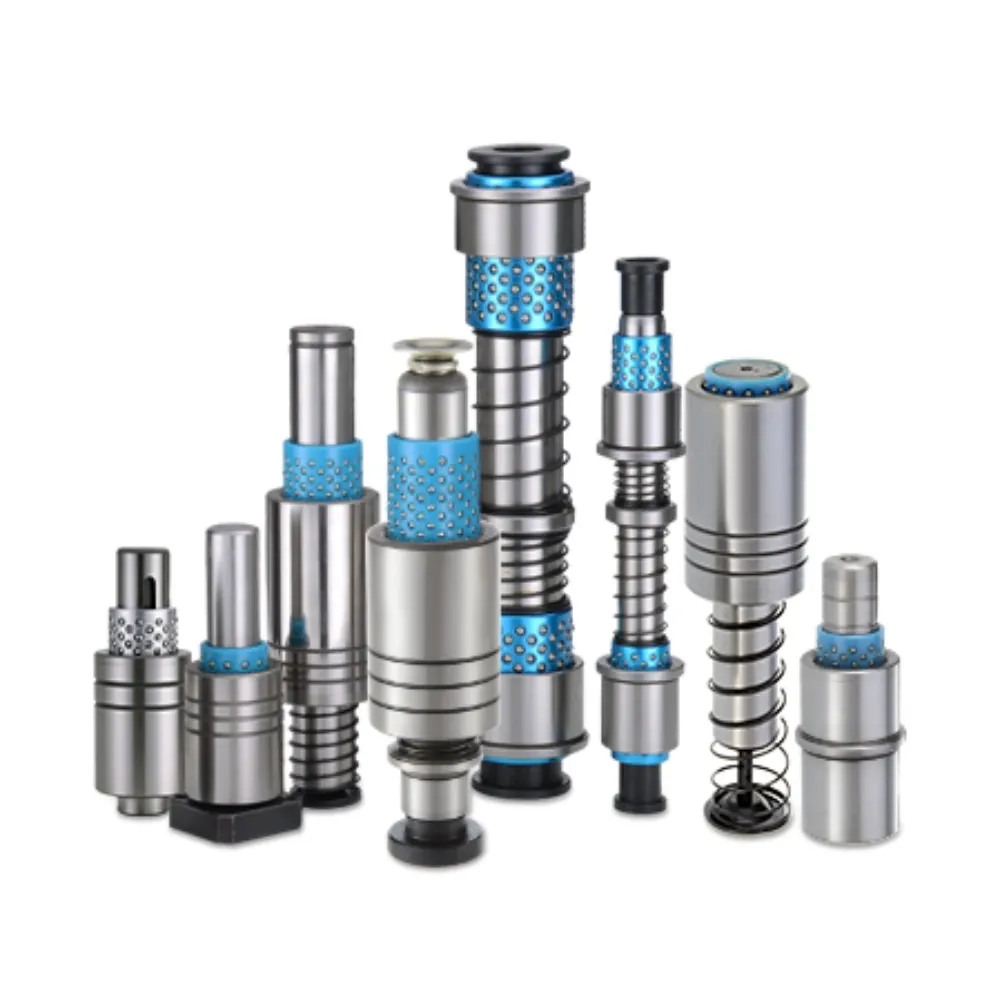

Trụ dẫn hướng bóng tấm thoát y là một thành phần khuôn chính xác được thiết kế để hỗ trợ chuyển động trơn tru và có kiểm soát của các tấm thoát y trong hệ thống ép phun. Nó sử dụng cấu trúc dẫn hướng ổ bi giúp giảm đáng kể ma sát giữa các bộ phận chuyển động, đảm bảo hoạt động ổn định và hiệu quả trong các chu kỳ mở và đẩy khuôn lặp đi lặp lại. Điều này làm cho nó đặc biệt phù hợp với môi trường sản xuất tự động tốc độ cao, nơi yêu cầu độ chính xác và tính nhất quán.
Được sản xuất từ thép cứng có độ bền cao, trụ dẫn hướng bóng tấm thoát y cung cấp khả năng chống mài mòn, độ cứng và độ ổn định kích thước tuyệt vời. Hệ thống lồng bi được thiết kế chính xác của nó cho phép tiếp xúc lăn thay vì trượt, giảm thiểu hư hỏng bề mặt và cải thiện hiệu quả dẫn hướng tổng thể. Cấu trúc được tối ưu hóa giúp giảm lực cản vận hành và nâng cao hiệu suất của cơ cấu đẩy và thoát y trong điều kiện tải liên tục.
Trụ dẫn hướng bóng tấm thoát y có thể được tùy chỉnh về kích thước, chiều dài và dung sai để đáp ứng các yêu cầu thiết kế khuôn khác nhau. Nó tương thích với các tiêu chuẩn quốc tế như ISO, DIN và JIS, và cũng có thể được sản xuất theo bản vẽ OEM. Được sử dụng rộng rãi trong khuôn ép nhựa, sản xuất phụ tùng ô tô và hệ thống dụng cụ công nghiệp chính xác, nó cung cấp hiệu suất hướng dẫn đáng tin cậy và tuổi thọ lâu dài trong môi trường sản xuất khắt khe.
Thông số kỹ thuật
| Mục | Sự miêu tả |
|---|---|
| Tên sản phẩm | Trụ hướng dẫn bóng tấm thoát y |
| Kiểu | Trụ hướng dẫn ổ bi |
| Vật chất | Thép SUJ2 / GCr15 / 100Cr6 / SKD |
| Độ cứng | HRC 58–62 |
| Kết cấu | Lồng bóng / hướng dẫn bóng tuyến tính |
| Xử lý bề mặt | Mài / xử lý nhiệt chính xác |
| Độ thẳng | ≤ 0,005 mm |
| Độ tròn | ≤ 0,003 mm |
| Độ đồng tâm | ≤ 0,01 mm |
| Phạm vi chiều dài | 100 mm - 800 mm (có thể tùy chỉnh) |
| Khoan dung | Tiêu chuẩn ISO / DIN hoặc bản vẽ OEM |
Ba khía cạnh tùy chỉnh chính, phù hợp với nhu cầu của bạn
Phù hợp với các phương pháp tùy chỉnh khác nhau để đáp ứng các yêu cầu khác nhau.
Sản xuất chính xác, chất lượng tuyệt vời
Chuyển động lăn ma sát cực thấp
Cấu trúc ổ bi cho phép tiếp xúc lăn thay vì trượt, giảm đáng kể lực cản và đảm bảo chuyển động của tấm tuốt trơn tru hơn trong quá trình vận hành khuôn tốc độ cao.
Nâng cao hiệu quả hệ thống phóng
Cải thiện tốc độ tước và đẩy bằng cách giảm thiểu lực cản cơ học, cho phép thời gian chu kỳ nhanh hơn và sản xuất khuôn hiệu quả hơn trong các hệ thống sản xuất tự động.
Cải thiện cân bằng phân phối tải
Các phần tử lăn phân phối lực đều trên các bề mặt tiếp xúc, giảm ứng suất cục bộ và tăng độ ổn định của tấm thoát y dẫn hướng dưới tải trọng hoạt động lặp đi lặp lại.
Kéo dài tuổi thọ khuôn
Giảm ma sát và mài mòn làm giảm đáng kể hư hỏng bề mặt, giúp kéo dài tuổi thọ tổng thể của các bộ phận dẫn hướng khuôn trong môi trường sản xuất liên tục.
Dịch vụ tinh tế, rút ngắn thời gian giao hàng
Từ đánh giá thiết kế đến giao hàng, chúng tôi cung cấp dịch vụ theo dõi trực tiếp trong toàn bộ quá trình.
Tư vấn → Cung cấp bản vẽ → Đánh giá thiết kế & Báo giá → Xử lý đơn hàng → Kiểm tra chất lượng → Giao hàng đúng hạn → Theo dõi sau bán hàng
Lợi ích của chúng ta
Được hỗ trợ bởi hơn 25 năm kinh nghiệm kỹ thuật, đội ngũ của chúng tôi cung cấp các dịch vụ toàn diện — từ thiết kế khuôn tùy chỉnh và gia công chính xác đến sản xuất quy mô đầy đủ — được hỗ trợ bởi hệ thống đảm bảo chất lượng mạnh mẽ và dịch vụ khách hàng chủ động. Được chứng nhận theo ISO9001, ISO14001 và IATF 16949, chúng tôi không ngừng phấn đấu để đạt được sự xuất sắc về chất lượng, sự đổi mới và sự hài lòng của khách hàng.
Hơn 100.000 đơn vị trong kho, với giao hàng trong 2 giờ cho các sản phẩm tiêu chuẩn.
Triển khai hệ thống kiểm tra ba giai đoạn—kiểm tra nguyên vật liệu ban đầu, kiểm tra trong quá trình và kiểm tra cuối cùng.
Hàng tồn kho lớn và quay vòng nhanh chóng, đảm bảo giao hàng đúng hạn với kiểm tra sản phẩm 100%.
Phạm vi ứng dụng
Sự lựa chọn ưu tiên trong các ngành công nghiệp khác nhau.
Câu hỏi thường gặp
Q1: Trụ dẫn hướng bóng tấm thoát y được sử dụng để làm gì?
Nó được sử dụng trong khuôn ép để hướng dẫn các tấm thoát y và đẩy có ma sát thấp và chuyển động chính xác cao.
Q2: Ưu điểm của thiết kế ổ bi là gì?
Cấu trúc ổ bi làm giảm ma sát trượt, cho phép chuyển động mượt mà hơn và cải thiện hiệu quả và tuổi thọ tổng thể của khuôn.
Q3: Những vật liệu nào thường được sử dụng?
Nó thường được làm từ thép cứng như GCr15, SUJ2 hoặc 100Cr6 để có độ bền và độ bền cao.
Q4: Nó có thể được tùy chỉnh?
Có, kích thước, chiều dài, dung sai và cấu trúc có thể được tùy chỉnh theo yêu cầu thiết kế khuôn cụ thể.
Q5: Nó chủ yếu được sử dụng ở đâu?
Nó được sử dụng rộng rãi trong khuôn ép nhựa, sản xuất phụ tùng ô tô và hệ thống đúc công nghiệp có độ chính xác cao.
