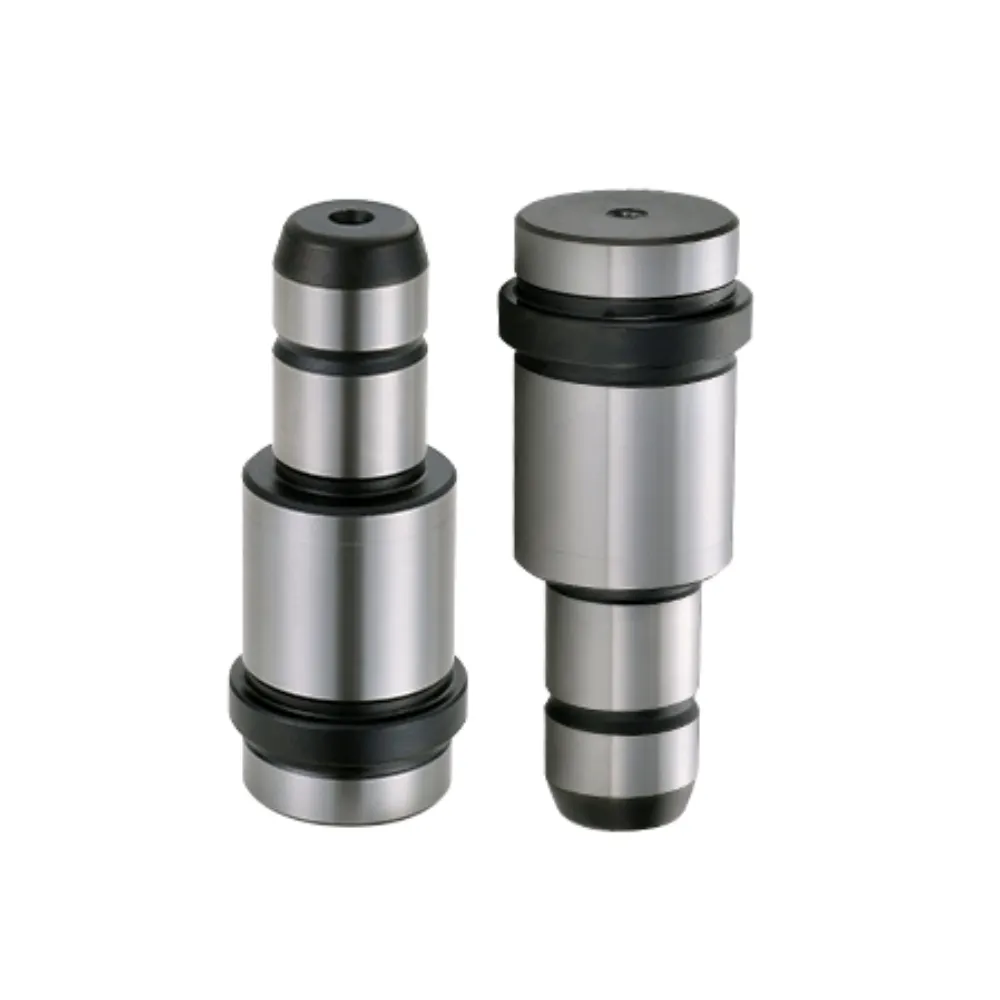

Trụ hướng dẫn nhỏ
Trụ dẫn hướng nhỏ là một thành phần căn chỉnh khuôn nhỏ gọn được thiết kế cho các hệ thống dụng cụ chính xác với không gian lắp đặt hạn chế. Nó được sử dụng rộng rãi trong khuôn ép nhỏ và cụm khuôn siêu nhỏ để duy trì định vị chính xác của các bộ phận chuyển động. Kích thước giảm của nó cho phép tích hợp linh hoạt vào các cấu trúc khuôn phức tạp mà không làm giảm độ ổn định dẫn hướng. Được làm từ thép cứng, nó đảm bảo độ bền cơ học đáng tin cậy và hiệu suất nhất quán. Bề mặt được đánh bóng hỗ trợ chuyển động trơn tru và độ tin cậy hoạt động lâu dài trong môi trường sản xuất chính xác.
- Khả năng tích hợp cấu trúc siêu nhỏ gọn: Vừa vặn chặt chẽ trong các cụm khuôn siêu nhỏ
- Kiểm soát độ chính xác định vị dung sai tốt: Đảm bảo hiệu suất căn chỉnh cực kỳ chính xác
- Hoạt động chuyển động vi mô ma sát thấp: Cung cấp chuyển động trơn tru trong các hệ thống nhỏ
- Hiệu suất độ tin cậy lâu dài nhất quán: Duy trì chức năng ổn định trong các chu kỳ lặp đi lặp lại
Mô tả Sản phẩm
Giới thiệu
Trụ dẫn hướng nhỏ là một thành phần khuôn được thiết kế chính xác được thiết kế cho các hệ thống dụng cụ nhỏ gọn, nơi không gian hạn chế nhưng độ chính xác căn chỉnh là rất quan trọng. Nó thường được sử dụng trong khuôn ép thu nhỏ và cụm khuôn chính xác để đảm bảo định vị ổn định giữa các tấm khuôn chuyển động và cố định. Thiết kế nhỏ gọn của nó cho phép nó phù hợp hiệu quả với các cấu trúc khuôn nhỏ trong khi vẫn duy trì hiệu suất dẫn hướng đáng tin cậy trong suốt các chu kỳ sản xuất lặp đi lặp lại.
Được sản xuất từ thép cứng có độ bền cao với khả năng mài chính xác, trụ dẫn hướng nhỏ mang lại khả năng chống mài mòn, độ cứng và độ ổn định kích thước tuyệt vời. Bề mặt được hoàn thiện tinh xảo của nó làm giảm ma sát giữa các bộ phận giao phối, đảm bảo chuyển động trơn tru và nhất quán ngay cả khi vận hành liên tục. Điều này làm cho nó phù hợp với các ứng dụng có độ chính xác cao đòi hỏi độ tin cậy lâu dài và bảo trì tối thiểu.
Trụ dẫn hướng nhỏ có thể được tùy chỉnh về đường kính, chiều dài và dung sai để đáp ứng các yêu cầu thiết kế khuôn cụ thể. Nó tương thích với các tiêu chuẩn quốc tế như ISO, DIN và JIS, và cũng có thể được sản xuất theo thông số kỹ thuật của OEM. Được sử dụng rộng rãi trong các linh kiện điện tử, thiết bị y tế và khuôn mẫu nhựa nhỏ, nó cung cấp sự liên kết chính xác và hiệu suất đáng tin cậy trong các hệ thống sản xuất chính xác hiện đại.
Thông số kỹ thuật
| Mục | Sự miêu tả |
|---|---|
| Tên sản phẩm | Trụ hướng dẫn nhỏ |
| Kiểu | Bài hướng dẫn mini / nhỏ gọn |
| Vật chất | Thép SUJ2 / GCr15 / 100Cr6 / SKD |
| Độ cứng | HRC 58–62 |
| Xử lý bề mặt | Mài / xử lý nhiệt chính xác |
| Độ thẳng | ≤ 0,005 mm |
| Độ tròn | ≤ 0,003 mm |
| Độ đồng tâm | ≤ 0,01 mm |
| Phạm vi chiều dài | 30 mm - 300 mm (có thể tùy chỉnh) |
| Khoan dung | Tiêu chuẩn ISO / DIN hoặc bản vẽ OEM |
Ba khía cạnh tùy chỉnh chính, phù hợp với nhu cầu của bạn
Phù hợp với các phương pháp tùy chỉnh khác nhau để đáp ứng các yêu cầu khác nhau.
Sản xuất chính xác, chất lượng tuyệt vời
Thiết kế sử dụng không gian nhỏ gọn
Cấu trúc được tối ưu hóa cho phép lắp đặt trong không gian khuôn hạn chế, hỗ trợ các chức năng căn chỉnh chính xác trong khi vẫn duy trì tích hợp hệ thống dụng cụ nhỏ gọn và hiệu quả.
Căn chỉnh vi mô có độ chính xác cao
Đảm bảo định vị cực kỳ chính xác giữa các thành phần khuôn, cải thiện tính nhất quán và giảm độ lệch trong các ứng dụng ép phun thu nhỏ và chính xác.
Hiệu suất độ bền bề mặt nâng cao
Xử lý cứng đặc biệt giúp cải thiện độ cứng bề mặt, giảm mài mòn và duy trì chức năng dẫn hướng ổn định trong các điều kiện hoạt động quy mô vi mô liên tục.
Hoạt động tải thấp ổn định
Được thiết kế cho khuôn chính xác với tải trọng nhẹ hơn, cung cấp hành động dẫn hướng trơn tru và duy trì hiệu suất đáng tin cậy trong các chu kỳ sản xuất tần số cao.
Dịch vụ tinh tế, rút ngắn thời gian giao hàng
Từ đánh giá thiết kế đến giao hàng, chúng tôi cung cấp dịch vụ theo dõi trực tiếp trong toàn bộ quá trình.
Tư vấn → Cung cấp bản vẽ → Đánh giá thiết kế & Báo giá → Xử lý đơn hàng → Kiểm tra chất lượng → Giao hàng đúng hạn → Theo dõi sau bán hàng
Lợi ích của chúng ta
Được hỗ trợ bởi hơn 25 năm kinh nghiệm kỹ thuật, đội ngũ của chúng tôi cung cấp các dịch vụ toàn diện — từ thiết kế khuôn tùy chỉnh và gia công chính xác đến sản xuất quy mô đầy đủ — được hỗ trợ bởi hệ thống đảm bảo chất lượng mạnh mẽ và dịch vụ khách hàng chủ động. Được chứng nhận theo ISO9001, ISO14001 và IATF 16949, chúng tôi không ngừng phấn đấu để đạt được sự xuất sắc về chất lượng, sự đổi mới và sự hài lòng của khách hàng.
Hơn 100.000 đơn vị trong kho, với giao hàng trong 2 giờ cho các sản phẩm tiêu chuẩn.
Triển khai hệ thống kiểm tra ba giai đoạn—kiểm tra nguyên vật liệu ban đầu, kiểm tra trong quá trình và kiểm tra cuối cùng.
Hàng tồn kho lớn và quay vòng nhanh chóng, đảm bảo giao hàng đúng hạn với kiểm tra sản phẩm 100%.
Phạm vi ứng dụng
Sự lựa chọn ưu tiên trong các ngành công nghiệp khác nhau.
Câu hỏi thường gặp
Q1: Trụ dẫn hướng nhỏ được sử dụng để làm gì?
Nó được sử dụng trong các khuôn nhỏ gọn và chính xác để đảm bảo căn chỉnh chính xác giữa các thành phần khuôn trong không gian hạn chế.
Q2: Những vật liệu nào thường được sử dụng?
Nó thường được làm từ thép cứng như GCr15, SUJ2 hoặc 100Cr6 để có độ bền và khả năng chống mài mòn.
Q3: Kích thước có thể được tùy chỉnh?
Có, đường kính, chiều dài và dung sai có thể được tùy chỉnh theo các yêu cầu thiết kế khuôn khác nhau.
Q4: Nó có phù hợp với các ứng dụng tải trọng cao không?
Nó chủ yếu được thiết kế cho các khuôn chính xác tải trọng nhẹ đến trung bình hơn là các hệ thống công nghiệp hạng nặng.
Q5: Nó thường được sử dụng ở đâu?
Nó được sử dụng rộng rãi trong các bộ phận điện tử, thiết bị y tế và khuôn ép nhựa chính xác nhỏ.
