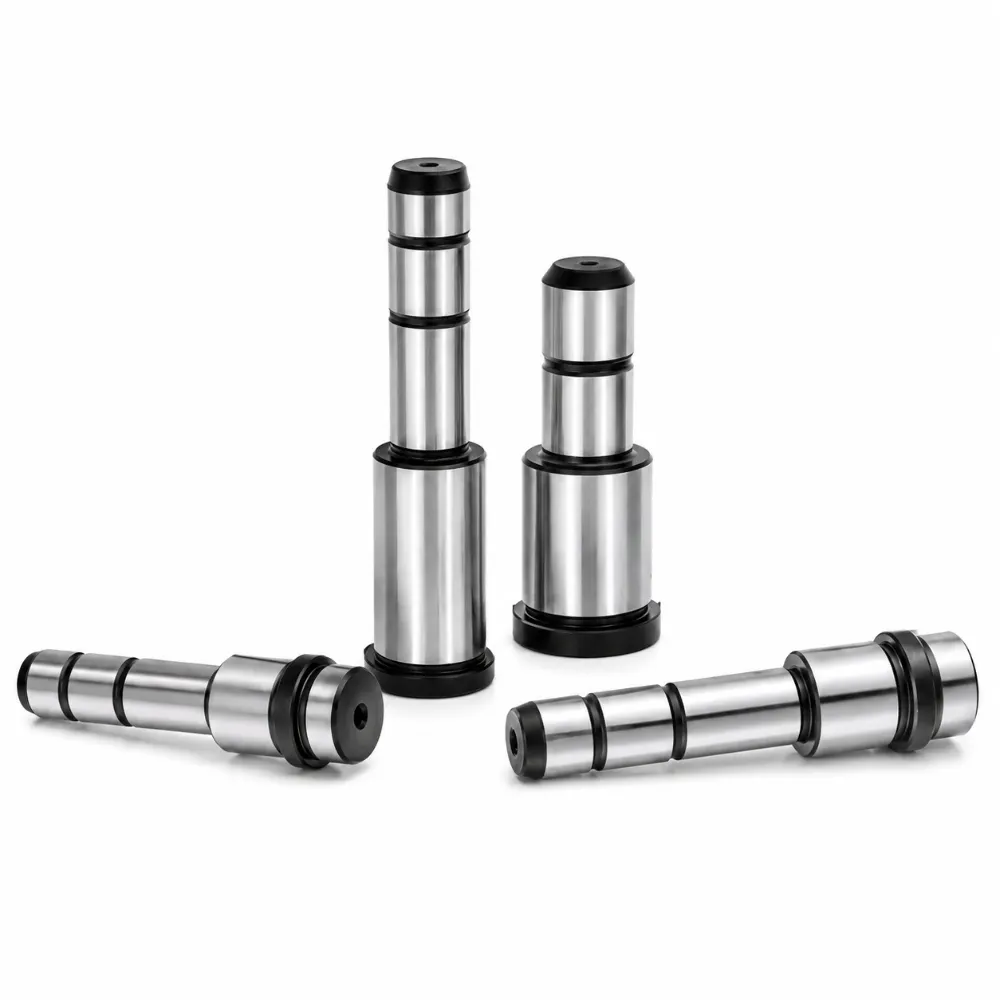

Bài hướng dẫn vai
Trụ dẫn hướng vai được thiết kế để cung cấp hướng dẫn chính xác và lắp đặt an toàn trong các cụm khuôn và khuôn. Cấu hình vai của nó cung cấp hỗ trợ định vị bổ sung, giúp duy trì sự liên kết chính xác của các thành phần trong quá trình vận hành. Được sản xuất bằng thép chất lượng cao và quy trình hoàn thiện tiên tiến, nó mang lại sức mạnh tuyệt vời, tính nhất quán về kích thước và độ tin cậy khi vận hành. Thích hợp cho nhiều hệ thống dụng cụ công nghiệp, trụ dẫn hướng này hỗ trợ chuyển động trơn tru, hiệu suất đáng tin cậy và độ bền lâu dài trong các ứng dụng yêu cầu hướng dẫn ổn định và định vị cơ học chính xác.
- Hỗ trợ định vị cài đặt chính xác: Giúp duy trì sự liên kết lắp ráp chính xác một cách nhất quán.
- Giữ mạnh mẽ dưới tải trọng làm việc: Cung cấp sự ổn định đáng tin cậy trong quá trình hoạt động liên tục.
- Tối ưu hóa để tích hợp cơ sở khuôn: Phù hợp với các cấu trúc khuôn và dụng cụ khác nhau.
- Hiệu suất đáng tin cậy trong các chu kỳ sản xuất: Đảm bảo hoạt động nhất quán trong thời gian sử dụng kéo dài.
Mô tả Sản phẩm
Giới thiệu
Trụ dẫn hướng vai là một bộ phận dẫn hướng chính xác được sử dụng rộng rãi trong khuôn dập, đế khuôn, bộ khuôn và hệ thống dụng cụ công nghiệp. Với thiết kế vai tích hợp, nó cung cấp định vị an toàn và hỗ trợ đáng tin cậy trong quá trình lắp đặt đồng thời đảm bảo sự liên kết chính xác giữa các thành phần khuôn chuyển động. Cấu trúc vai giúp đơn giản hóa việc lắp ráp và tăng cường độ ổn định tổng thể, phù hợp với các ứng dụng yêu cầu độ chính xác dẫn hướng nhất quán và hiệu suất hoạt động đáng tin cậy.
Được sản xuất từ thép chịu lực cao cấp như SUJ2 hoặc GCr15, Trụ dẫn hướng vai trải qua các quy trình gia công, xử lý nhiệt, mài và đánh bóng chính xác để đạt được độ cứng, độ chính xác kích thước và khả năng chống mài mòn tuyệt vời. Bề mặt cứng cải thiện độ bền trong các chu kỳ vận hành lặp đi lặp lại, trong khi lớp hoàn thiện mài chính xác thúc đẩy chuyển động trơn tru và giảm ma sát. Những đặc điểm này giúp duy trì độ chính xác lâu dài và hỗ trợ hiệu suất ổn định trong môi trường sản xuất khắt khe.
Trụ dẫn hướng vai thường được sử dụng trong khuôn dập ô tô, khuôn linh kiện điện tử, thiết bị sản xuất thiết bị, khuôn dập lũy tiến, cụm dụng cụ chính xác và máy móc công nghiệp. Có nhiều đường kính, chiều dài và cấu hình vai, chúng có thể đáp ứng nhiều cấu trúc khuôn và yêu cầu dụng cụ. Các dịch vụ sản xuất tùy chỉnh có sẵn để đáp ứng nhu cầu thiết kế cụ thể, cung cấp cho các nhà sản xuất các giải pháp hướng dẫn đáng tin cậy cho các ứng dụng sản xuất chính xác.
Thông số kỹ thuật
| Tham số | Đặc điểm kỹ thuật |
|---|---|
| Tên sản phẩm | Bài hướng dẫn vai |
| Vật chất | Thép chịu lực SUJ2 / GCr15 |
| Bề mặt hoàn thiện | Mặt đất chính xác và đánh bóng |
| Độ cứng | HRC 58-62 |
| Phạm vi đường kính | Ø10 mm - Ø80 mm |
| Phạm vi chiều dài | 50 mm - 500 mm |
| Loại vai | Thiết kế vai tích hợp |
| Độ thẳng | ≤0,005 mm / 100 mm |
| Xử lý bề mặt | Chrome cứng tùy chọn |
| Loại cài đặt | Gắn vai |
| Lớp chính xác | Độ chính xác cao |
| Tuổi thọ | Sử dụng công nghiệp lâu dài |
| Điều kiện hoạt động | Sản xuất liên tục |
| Tùy chỉnh | OEM & ODM có sẵn |
Ba khía cạnh tùy chỉnh chính, phù hợp với nhu cầu của bạn
Phù hợp với các phương pháp tùy chỉnh khác nhau để đáp ứng các yêu cầu khác nhau.
Sản xuất chính xác, chất lượng tuyệt vời
Thiết kế định vị vai an toàn
Phần vai tích hợp cung cấp hỗ trợ lắp đặt đáng tin cậy, giúp duy trì độ chính xác lắp đặt và cải thiện độ ổn định cấu trúc trong suốt hoạt động công nghiệp lâu dài.
Quy trình lắp ráp đơn giản
Được thiết kế để lắp đặt thuận tiện trong bộ khuôn và hệ thống khuôn, giảm độ phức tạp trong thiết lập đồng thời hỗ trợ tích hợp và bảo trì thiết bị hiệu quả.
Hỗ trợ tải dọc trục nâng cao
Cấu trúc vai giúp quản lý lực dọc trục hiệu quả, góp phần cải thiện khả năng giữ thành phần và hiệu suất đáng tin cậy trong các điều kiện khắt khe.
Hiệu suất cơ học nhất quán
Quy trình sản xuất được kiểm soát cẩn thận đảm bảo chất lượng đồng nhất và chức năng lặp lại, hỗ trợ hoạt động đáng tin cậy trên các ứng dụng dụng cụ và khuôn mẫu khác nhau.
Dịch vụ tinh tế, rút ngắn thời gian giao hàng
Từ đánh giá thiết kế đến giao hàng, chúng tôi cung cấp dịch vụ theo dõi trực tiếp trong toàn bộ quá trình.
Tư vấn → Cung cấp bản vẽ → Đánh giá thiết kế & Báo giá → Xử lý đơn hàng → Kiểm tra chất lượng → Giao hàng đúng hạn → Theo dõi sau bán hàng
Lợi ích của chúng ta
Được hỗ trợ bởi hơn 25 năm kinh nghiệm kỹ thuật, đội ngũ của chúng tôi cung cấp các dịch vụ toàn diện — từ thiết kế khuôn tùy chỉnh và gia công chính xác đến sản xuất quy mô đầy đủ — được hỗ trợ bởi hệ thống đảm bảo chất lượng mạnh mẽ và dịch vụ khách hàng chủ động. Được chứng nhận theo ISO9001, ISO14001 và IATF 16949, chúng tôi không ngừng phấn đấu để đạt được sự xuất sắc về chất lượng, sự đổi mới và sự hài lòng của khách hàng.
Hơn 100.000 đơn vị trong kho, với giao hàng trong 2 giờ cho các sản phẩm tiêu chuẩn.
Triển khai hệ thống kiểm tra ba giai đoạn—kiểm tra nguyên vật liệu ban đầu, kiểm tra trong quá trình và kiểm tra cuối cùng.
Hàng tồn kho lớn và quay vòng nhanh chóng, đảm bảo giao hàng đúng hạn với kiểm tra sản phẩm 100%.
Phạm vi ứng dụng
Sự lựa chọn ưu tiên trong các ngành công nghiệp khác nhau.
Câu hỏi thường gặp
Bài hướng dẫn vai là gì?
Trụ dẫn hướng vai là một thành phần dẫn hướng chính xác có phần vai tích hợp cung cấp định vị chính xác và lắp đặt an toàn trong các cụm khuôn và khuôn.
Ưu điểm của Bài hướng dẫn vai là gì?
Thiết kế vai giúp cải thiện độ ổn định khi lắp, duy trì sự liên kết chính xác, hỗ trợ tải trọng dọc trục và góp phần mang lại hiệu suất dẫn hướng đáng tin cậy trong quá trình vận hành.
Những vật liệu nào thường được sử dụng cho Bài dẫn hướng vai?
Trụ dẫn hướng vai thường được sản xuất từ thép chịu lực chất lượng cao như SUJ2 hoặc GCr15, mang lại độ cứng, chống mài mòn và độ bền tuyệt vời.
Trụ hướng dẫn vai được sử dụng ở đâu?
Chúng được sử dụng rộng rãi trong khuôn dập, đế khuôn, khuôn lũy tiến, dụng cụ ô tô, máy móc công nghiệp, khuôn linh kiện điện tử và thiết bị sản xuất chính xác.
Bài hướng dẫn vai có thể được tùy chỉnh không?
Đúng. Đường kính tùy chỉnh, chiều dài, kích thước vai, xử lý bề mặt, dung sai và thông số kỹ thuật vật liệu có thể được sản xuất theo bản vẽ của khách hàng và yêu cầu ứng dụng.
